杜瓦瓶是采用超级真空绝热的不锈钢压力容器，为贮存、运输和使用液氧、液氮、液氩或二氧化碳、液化天然气而设计，用于可靠而经济的运输低温液态气体，以及就地储存和供应液态气体。

杜瓦瓶的结构

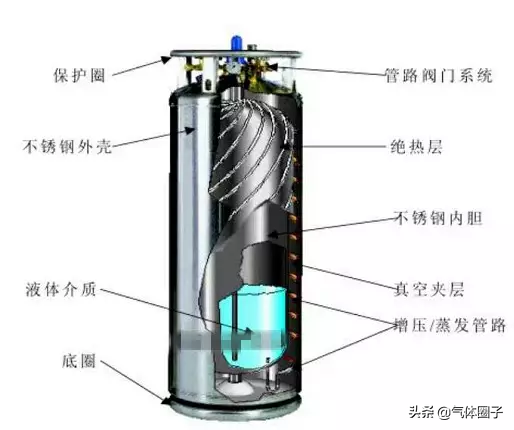

上部有保护圈、管路阀门系统，中间瓶体呢有不锈钢外壳、绝热层，里面有不锈钢内胆、真空夹层，最里边就是装的液体介质，底部有增压/蒸发管路、底圈。



杜瓦瓶的使用

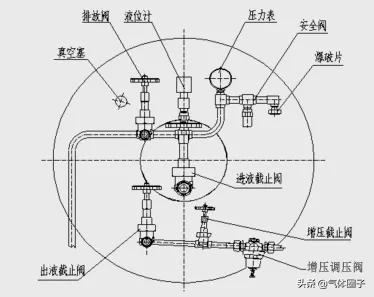

杜瓦瓶的供液使用流程：首先确定备用瓶组的管道总阀门已经关闭, 打开准备使用的钢瓶上的气体阀和出液阀, 再打开与钢瓶连接的瓶组汇管橇上对应的阀门, 接着打开与之对应的管道总阀门。最后再打开气化器进口处的阀门, 液体通过气化器气化后经调压器调压后供给用户。供液时, 若钢瓶的压力不够, 可以打开钢瓶的增压阀, 通过钢瓶自带的增压系统对钢瓶增压, 从而获得足够的供液压力。



杜瓦瓶的优点

第一个是，同压缩气体钢瓶相比它能够在相对低的压力下容纳大量的气体。第二个是他提供了容易操作的低温液体源。由于杜瓦瓶坚固可靠，保持时间长，以及自身含有气体供应系统，利用其内置汽化器及可连续输出流量高达10m3/h的常温气体（氧、氮、氩），气体高恒定输出压力达1.2Mpa(中压型）2.2Mpa（高压型），完全满足通常情况下的用气要求。



杜瓦瓶供气使用操作

>>>准备工作

1、应保持杜瓦瓶与氧气瓶罐之间是否在安全距离之外（两瓶的间距应保持5米以上）。

2、瓶罐周围无明火装置，同时在附近应设有防火装置。

3、检查杜瓦瓶（罐）与终端用户是否连接好。

4、检查系统所有阀门，压力表，安全阀，杜瓦瓶（罐）使用阀卡具均应齐全好用。

5、供气系统不得有油脂和渗漏情况。



>>>操作程序

为了使杜瓦瓶（罐）供气系统连续、平稳、安全、节省的供气，杜瓦瓶（罐）供气系统使用时，可以单独一个杜瓦瓶（罐）进行对终端进行供气，也可以通过汇流排两支杜瓦瓶（罐）或三只以上杜瓦瓶（罐）交替切换使用。

充装注意事项

在对杜瓦瓶（罐）进行低温液体充装前，首先确定气瓶的充装介质和充装质量。充装质量可参见产品规格表。为保证准确的充装，请使用磅秤计量。

1、 用专门的输送软管将气瓶进出液阀(DPW气瓶为进液阀)与供应源相接，并拧紧无泄漏。

2、 开启气瓶的排放阀和进出液阀，然后开启供应阀，开始充装。

3、 在充装过程中，通过压力表监测瓶内压力并调节排放阀使压力保持在0.07~0.1MPa(10~15 psi)。

4、 当达到所需的充装质量后，关闭进出液阀、排放阀和供应阀。

5、 卸下输送软管，并将气瓶从磅秤上移走。

警告：严禁对气瓶超限充装。

警告：充装前应确认瓶内介质和充装介质。　　

警告：应在通风良好的场所进行充装，因为气体的累积是非常危险的。

注意：一只完全充满的气瓶其压力上升十分迅速，可能导致安全阀开启。　　

注意：在刚进行有关液氧或液化天然气的作业之后，由于衣服中很可能溅有液氧或液化天然气，请注意不要马上吸烟或靠近有火的地方。

其他注意事项

1、从事与深冷液体的任何工作时，必须戴好防护用品，防止冻伤。

2、在液氧的操作中，阀门的开启与关闭要缓慢地进行，突然的开闭，氧流会使该系统内任何污染着火。

3、除了液氧以外，所有的液体蒸气都可以使人窒息。

4、充装量不能超过：液氧192㎏、液氮136㎏、液氩230㎏。

5、在使用液体时建议应该尽可能的降低瓶内压力。

6、操作时必须保证气瓶直立，更应避免翻倒，绝不可横向滚动气瓶。

7、液氧的贮存、汽化、充装、使用场所的周围5m内严禁明火，杜绝一切火源，并应有明显的禁火标志。

8、液氧的贮存、汽化、充装、使用场所的周围至少在5m内不准有通向低处场所(如地下室、坑穴、地井、沟渠)的开口；地沟入口处必须有挡液堰。

9、操作人员在充灌或处理液氧时， 不得穿戴被油脂沾污的工作服和个人防护装备，凡被油脂沾污过的衣服和防护用品必须更换。
